BLOQUE V
UBICAR E INSTALAR LOS COMPONENTES INTERNOS DE UNA COMPUTADORA CONFORME A LAS REGLAS DE SEGURIDAD E HIGIENE DEL FABRICANTE.
UBICAR LOS COMPONENTES INTERNOS DE LA UNIDAD CENTRAL DE PROCESO
Como todo artefacto, la computadora está expuesta a “pasar de moda”. Sin embargo, todas ellas poseen los mismos componentes, no importa qué tan viejas o nuevas
sean. Existen elementos básicos que son más o menos sofisticados, de acuerdo con la
tecnología que posean, pero en definitiva, dentro de la computadora realizan la misma
función. Para actualizar la computadora, es necesario ubicarlos y conocer su función.
Los componentes internos más importantes de una computadora son:
• Placa base o placa madre (motherboard).
• Microprocesador.
• Memoria RAM.
• Memoria ROM.
• Unidades de almacenamiento magnético y óptico.
• Ranuras y tarjetas de expansión.
• Fuente de poder.
A continuación visualizaremos los elementos internos más importantes de la unidad
central de proceso.
Placa base o placa madre (motherboard).
La placa base es el concentrador que se utiliza para conectar todos los componentes
esenciales tanto internos como externos a la computadora, está ubicada dentro del
gabinete.
Microprocesador.
La posición más común es cerca del panel de puertos y cerca del conector de la fuente
de alimentación, ello porque los procesadores más modernos necesitan alimentación
directamente desde la fuente.
Para acceder al microprocesador es necesario primero identificar el abanico y disipador,
posteriormente desmontarlo, es importante mencionar que existen varios tipos ay que su
diseño depende del tipo de microprocesador.
Una vez retirado el abanico y el disipador, estamos en condiciones de ubicar el
microprocesador.
Memoria RAM.
Es un módulo conectado a la tarjeta madre, que físicamente se identifica por un conjunto
de chips de memoria, generalmente negros los cuales están insertados a una placa con
pines o contactos.
/memoriaRAM-56a1b8eb5f9b58b7d0c1ff7a.jpg)
Memoria ROM.
La memoria ROM se puede localizar de muy diferentes formas, tamaños y lugares dentro
de la tarjeta madre. Sin embargo es importante destacar que la mayor parte de las veces
se localiza cerca de la batería y junto a la ROM se encontrará un "jumper", a algunos
"micro switches" para reiniciarla.
Al apagarse la computadora, todos los elementos dejan de recibir el suministro de
corriente excepto la memoria ROM, la cual continúa alimentándose de electricidad por
medio de una batería montada en la tarjeta madre, por ello es que se sigue conservando
la fecha y horas actuales aunque el equipo esté apagado.
Unidades de almacenamiento magnético y óptico.
Estas unidades se montan sobre el gabinete y se conectan en la tarjeta madre utilizando
cables IDE o SATA.
En una laptop el disco duro lo ubicamos como se indica en la siguiente figura; no se
utilizan cables se conecta directamente a la tarjeta madre.
Ranuras y tarjetas de expansión.
Las ranuras de expansión ubicadas en la tarjeta madre y permiten conectar tarjetas de
expansión que dotan al PC de ciertas capacidades. En esa ranuras se inserta, por ejemplo,
la tarjeta de sonido (que permite al PC reproducir sonido) el módem interno (que hace
posible navegar por internet) la tarjeta de vídeo (que permite mostrar imágenes en la
pantalla). Una tarjeta madre moderna deberá incluir tres tipos de ranuras de expansión:
ISA, PCI y AGP.
Fuente de poder.
Se ubica en la parte posterior y arriba de los gabinetes mini torre.
RECONOCER LA FUNCIÓN DE: TARJETA MADRE, MICROPROCESADOR, MEMORIA RAM, FUENTE DE PODER Y MEDIOS DE ALMACENAMIENTO SECUNDARIO
Placa base o placa madre (motherboard)
Es el elemento principal de toda computadora, en el que se encuentran o al que se
conectan todos los demás aparatos y dispositivos.
Se diseña básicamente para realizar labores específicas vitales para el funcionamiento
de la computadora, como por ejemplo las de:
• Conexión física.
• Administración, control y distribución de energía eléctrica.
• Comunicación de datos.
• Temporización.
• Sincronismo
.
• Control y monitoreo.
Para que una placa base cumpla con su cometido, debe tener instalado un software muy
básico denominado BIOS.
Físicamente, se trata de una “oblea” de material sintético, sobre la cual existe un
circuito electrónico que conecta diversos elementos que se encuentran anclados sobre
ella.
Los principales son:
• El microprocesador, “pinchado” en un elemento llamado zócalo
.
• La memoria, generalmente en forma de módulos.
• Los slots o ranuras de expansión donde se conectan las tarjetas.
Diversos chips de control, entre ellos la BIOS.
Microprocesador.
Es importante recordar que es un conjunto de circuitos sumamente complejos, integrados
por componentes electrónicos microscópicos encapsulados en un pequeño chip. Se
encarga de la coordinación y dirección de todas las operaciones que se llevan a cabo
entre los diversos dispositivos de la computadora.
Se le puede
denominar indistintamente entre procesador y microprocesador, actualmente se está
llegando al límite de la miniaturización de los componentes internos y se tiene la visión
de que tendrán que desarrollar nuevos procesadores basados en la computación cuántica
(uso de qubits en lugar de los bits de la computación clásica).
Las características más Importantes de un Microprocesador son:
Numero de Núcleos.
• Memoria Caché.
Bus de Datos.
• Velocidad de Procesador (MHZ) (GHZ).
• Consumo de energía.
A continuación, se muestran las características de algunos microprocesadores actuales:
1) Intel Core 2 Dúo.
a. 2 Núcleos.
b. Memoria Caché de 2MB hasta 6MB.
c. Bus Frontal.
d. Velocidad de Datos.
La quinta generación de procesadores Intel Core será Broadwell.
Esta nueva tecnología permitirá que los nuevos procesadores Intel tengan más transistores
(y con ellos una mayor capacidad de proceso).
Otro aspecto
importante es que Intel seguirá mejorando el apartado gráfico de sus procesadores,
esa categoría de productos Iris que seguirá mejorando aunque manteniéndose aún a una
amplia distancia de los gráficos dedicados.
Los últimos modelos FX de socket AM3+ lanzados por AMD son los procesadoresAMD
FX-9000 series (FX-9370 y FX-9590).
Socket de Unidad Central de Proceso (CPU).
El zócalo o, en Inglés, socket, es una pieza de plástico
que funciona como intermediario entre la placa base y el
microprocesador.
En
los primeros ordenadores personales, el microprocesador
tenía que ser directamente soldado a la placa base, pero
la aparición de una amplia gama de microprocesadores llevó
a la creación del socket, que quizá es una idea basada en el
hecho de que existían algunos microprocesadores en forma de
cartucho, los cuales no tuvieron mucho éxito.
Socket Intel.
En Computación, el socket 478 se refiere al conector en la placa madre donde se inserta
el procesador, en este caso contiene 478 pines y es de la marca de Intel. Fue reemplazado
por el socket 775.
Tipos de socket:
• Socket 423: se usaba para las primeras versiones de
Intel Pentium 4.
• Socket mPGA478: es compatible con Intel Pentium 4
(hasta 3.4 GHz) y procesadores Intel Celeron.
• Socket 479: Utilizado en equipos portátiles con
tecnología Intel Centrino.
• Socket LGS775: La versión actual de Intel que es
compatible con Intel Core Duo.
El nuevo socket de Intel es LGA1150 para equipo de escritorio,
este socket es compatible con el microprocesador Broadwell.
Socket AMD.
El socket 939 es un socket de CPU que fue introducido por AMD en respuesta a Intel y
su nueva plataforma para las computadoras de escritorio el socket LGA775.
Tipo se socket:
• Socket A: este socket es compatible con AMD Athlon,
AMD Duran y Sempron.
• Socket 754: el primer socket para el procesador AMD
Athlon; Además es compatible con Sempron y Turion.
• Socket 939: formado por 939 pins, es compatible con
AMD Athlon de 32 y 64 bits.
• Socket 940: Compatible con AMD Athlon de 64 bits y
de doble núcleo.
El Socket AM2 que sustituyo al 939, era anteriormente denominado Socket M2, que
es un zócalo de la de la tarjeta madre diseñada para procesadores AMD en equipos
de escritorio; los microprocesadores Opteron de la serie 100, fueron los primeros
compatibles con el zócalo AM2; actualmente el nuevo socket de AMD es el FM2+ para
computadoras de escritorio.
Chipset.
El juego de chips de una placa, o chipset,
es posiblemente su componente integrado
más importante.
Determina lo que puede hacer
la computadora, desde el soporte para varias
CPU, hasta la velocidad del bus o el tipo
de memoria que se puede utilizar. Es el
encargado de comunicar entre sí a todos los
componentes de la placa y los periféricos.
El chipset es un conjunto de circuitos
integrados, diseñado para trabajar
conjuntamente y generalmente vendido
como un único producto.
Para reducir el número de circuitos se fueron creando circuitos más
complejos que incluían múltiples funcionalidades en su interior. Esos circuitos son los
que actualmente se denominan chipset del computador y son responsables, en gran
medida, del rendimiento global del mismo.
Se ha comparado al Chipset con la “médula espinal”, es decir, “una persona puede tener
un buen cerebro, pero si la médula falla, todo el cuerpo no sirve para nada”.
Las computadoras personales actuales tienen chipset formado por dos circuitos auxiliares
al procesador principal:
• El puente norte que se utiliza como puente de enlace entre el microprocesador
y la memoria, controlando los accesos hacia y desde el microprocesador, la
memoria RAM, el puerto gráfico y las comunicaciones con el puente sur.
• El puente sur que controla los dispositivos asociados, es decir, se encarga de
comunicar el procesador con el resto de los periféricos (los controladores de
disco, puertos de entrada y salida, como USB, etc.)
Memoria RAM.
Mientras que unaunidad de procesamientocentral de computadora
controla cuantos cálculos realiza la computadora en un momento
dado, la Memoria de Acceso Aleatorio (RAM) es igual de
importante para determinar lo rápido que la computadora puede
cargar y descargar programas de software como documentos de
textos o videojuegos.
La DDR RAM es un módulo de memoria que consiste en
varios circuitos integrados y que está conectada a la placa base
de la computadora.
La memoria DDR RAM ha sido modificada para conseguir
una versión más pequeña llamada Mobile DDR que se usa en dispositivos como celulares
o reproductores MP3 y usa sólo 1,7 voltios.
Actualmente los módulos de memoria que se utilizan para computadoras de escritorio y
portátiles son DDR2, DDR3, DDR4 y DDR5;
Fuente de poder.
La fuente de poder es la encargada de suministrar
energía a todos los dispositivos internos de la
computadora e inclusive, a algunos externos (como el
teclado o el mouse). Existen dos tecnologías en fuentes
de poder, las cuales definen las características de cada
una: AT y ATX.
Medios de almacenamiento secundario.
El Disco Duro es un dispositivo magnético que almacena todos los programas y datos de
la computadora. Su capacidad de almacenamiento se mide
comúnmente en gigabytes (GB). Hoy en día y debido al
gran avance tecnológico, es también común referirnos a la
capacidad de los discos duros en terabytes (TB).
El Disco Duro suele estar integrado en la placa base
donde se pueden conectar más de uno, aunque también
hay discos duros externos que se conectan al PC mediante
un conector USB.
Existen básicamente dos tipos de discos duros: los IDE y los SCSI. Las principales diferencias entre ellos son, la velocidad de acceso a los datos grabados, la calidad en general y, sobre todo, el precio. En los tres aspectos los discos SCSI son ampliamente
superiores a los IDE.
Centrándonos en los discos de tipo IDE (que por evidentes razones económicas son
los más utilizados en la actualidad), es posible afirmar que en los últimos años sus
prestaciones han mejorado bastante, sobre todo en lo referente a la capacidad. De
algunos centenares de megabytes (Mb) hace no más de un lustro, se ha pasado a 40 o 60
(GB) de discos duros actuales.
lo cual significa mayor velocidad en la lectura de los datos, frente
a las 10.000 de los SCSI.
El estándar ATA fue diseñado originalmente para conectar discos duros; sin embargo, se
desarrolló una extensión llamada ATAPI (Paquete de Interfaz ATA) que permite interconectar
otros periféricos de almacenamiento (Unidades de CD-ROM, Unidades de DVD, etc.) en una
interfaz ATA.
Dado que ha surgido el estándar ATA (escrito S-ATA o SATA), lo que le permite la transferencia
de datos a través de un vínculo serial, en algunos casos el término “Paralelo ATA” (escrito PATA
o P-ATA) reemplaza al término “ATA” para diferenciar entre los dos estándares.
Disco Duro Externo.
Un disco duro portátil (o disco duro externo) es un disco duro
que es fácilmente transportable de un lado a otro sin necesidad
de consumir energía eléctrica o batería.
Unidades Ópticas.
Se basan en la detección de las alteraciones de la superficie del
disco óptico. La lectura de la información se realiza mediante
un rayo láser que mide la luz dispersada en el disco.
• CD ROM. La tecnología de CD ROM, emplea
las mismas técnicas láser utilizadas para crear los discos
compactos (CD) de audio.
- CD-R. En 1990 la compañía Phillips definió el estándar de CD grabables CD-R (CD Recordable). Estos discos solo pueden ser grabados una vez. Se pueden grabar en varias sesiones.
- CD-RW. En 1997 apareció el formato de CD grabable y regrabable, es decir CD (ReWritable). En él se pude grabar y regrabar varias veces.
- DVD (Digital Versatile Disc). Aparece en 1996, se asemeja a los discos compactos, la ventaja sobre los CD es que tiene una mayor capacidad. El disco puede tener una o dos caras, una o dos capas por cara; el número de capas y caras determina la capacidad del disco.
o DVD-ROM.
o DVD-R/RW.
o DVD+R/RW.
PRACTICAR LA INSTALACIÓN Y DESINSTALACIÓN DE LOS COMPONENTES INTERNOS DE LA UNIDAD CENTRAL DE PROCESO
Tarjeta madre.
Retire los tornillos del gabinete e introdúzcalos en el bote o recipiente
(así se evita perderlos), y asegúrese de utilizar el desarmador adecuado,
posteriormente retirar la tapa de la computadora, si el gabinete es minitorre “acuéstelo” para poder trabajar con comodidad y seguridad.
Para retirar la tarjeta madre primeramente debemos desconectar la
fuente, las unidades de almacenamiento y las tarjetas de expansión
de tener instalada alguna; ubica los tornillos que fijan la tarjeta al
gabinete y retirarlos.
Para instalar fija los soportes de los tonillos al gabinete, con mucho
cuidado acomoda la tarjeta madre y empieza a fijarla, no ajuste
demasiado los tornillos, posteriormente instala el microprocesador,
memoria RAM, cable de alimentación de corriente y los cables de las
unidades de almacenamiento.

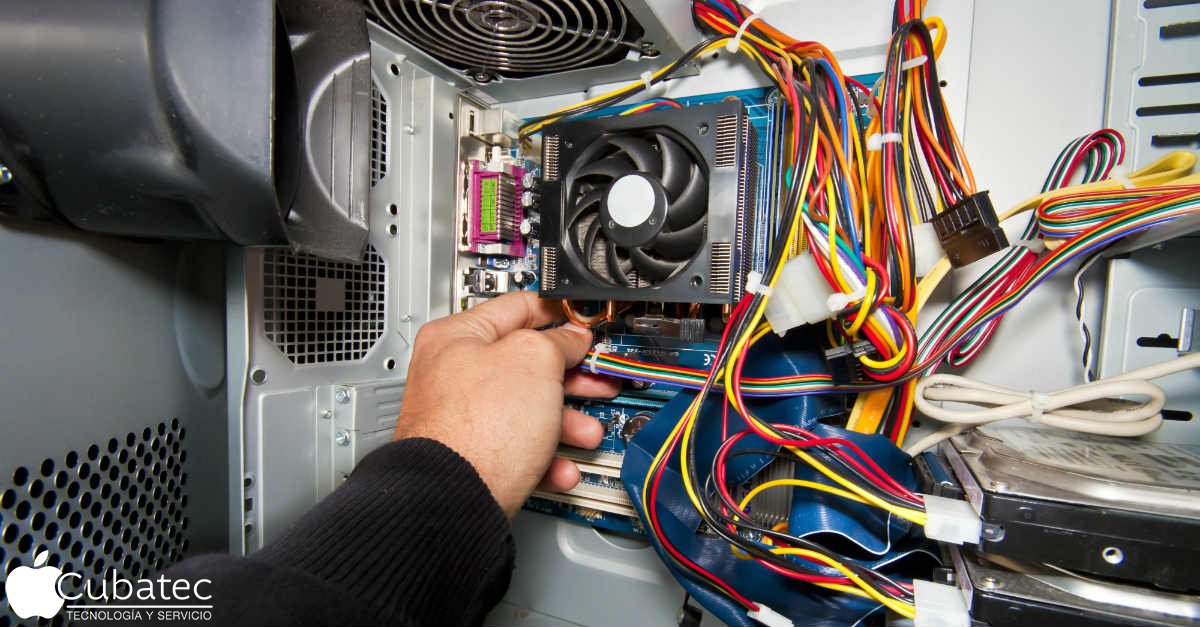

Microprocesador.
Para la instalación vamos a usar un disipador con un ventilador silencioso y silicona
térmica de nitrato de plata. Existen varios tipos de silicona térmica pero se puede
utilizar la de nitrato de plata ya que
es más conductora de calor pero
cuidado, también es electro conductora
y eso quiere decir que debemos tener
más cuidado que con la silicona
normal blanca ya que esta puede
causarnos un cortocircuito en nuestro
microprocesador si no la aplicamos
bien.
Para comenzar vamos a mover hacia arriba la palanca de encaje del microprocesador
en la placa base.
Si nos fijamos tanto el microprocesador como el encaje de la placa base tienen un dibujo
diferente por las esquinas que hace que solo se pueda encajar el microprocesador de una sola manera y así no nos equivocaremos a la hora de conectarlo.
Lo insertamos y bajamos la palanca.
Después le ponemos unas gotas de silicona térmica de nitrato de plata.
Posicionamos el disipador con sumo cuidado sobre el núcleo del micro para que haga
bien su función tanto el como la silicona térmica.
El soporte tiene unas pestañas laterales por donde se sujeta a la placa base que hay que
encajar en la mayoría de modelos.
Una vez instalado conectamos la clavija de la alimentación a la placa base.
La desinstalación es en sentido inverso solo que no agregamos silicona, primero
debemos desconectar la clavija de alimentación y retirar con mucho cuidado el abanico
y el disipador, posteriormente levantar la palanca de encaje y retirar el microprocesador.
Memoria RAM.
Extraer un SIMM no es una tarea muy difícil, para extraerlos de la ranura, basta con
presionar las lengüetas laterales. Si no es posible hacerlo con los dedos, puede hacerse
con la ayuda de un destornillador plano, teniendo mucho cuidado de no dañar ningún
componente. En especial hay que evitar clavar el destornillador o rayar con él la
superficie de la tarjeta madre.
Discos magnéticos y ópticos.
Para retirar estas unidades primeramente se debe
desconectar los cables de corriente y de datos
posteriormente con un destornillador aflojar los
tornillos que lo unen al gabinete y retirarlo.
Cuando se va a instalar una unidad de almacenamiento primero se deben montar y fijar
al gabinete, posteriormente conectar los cables de alimentación de corriente y datos
a la unidad de almacenamiento, y después identificar el puerto en la tarjeta madre y
conectarlo.
